Existuje několik běžných registrovaných variant konektorů, které jsou obvykle rozlišeny konkrétními čísly za „RJ“, jako například RJ9 RJ11 RJ12 RJ45 RJ48. Toto rozlišení odpovídá počtu pozičních vodičů/konektorů a jejich velikost je různá. V tomto článku budou stručně představeny rozdíly RJ9 RJ11 RJ12 RJ45 RJ48 konektoru.

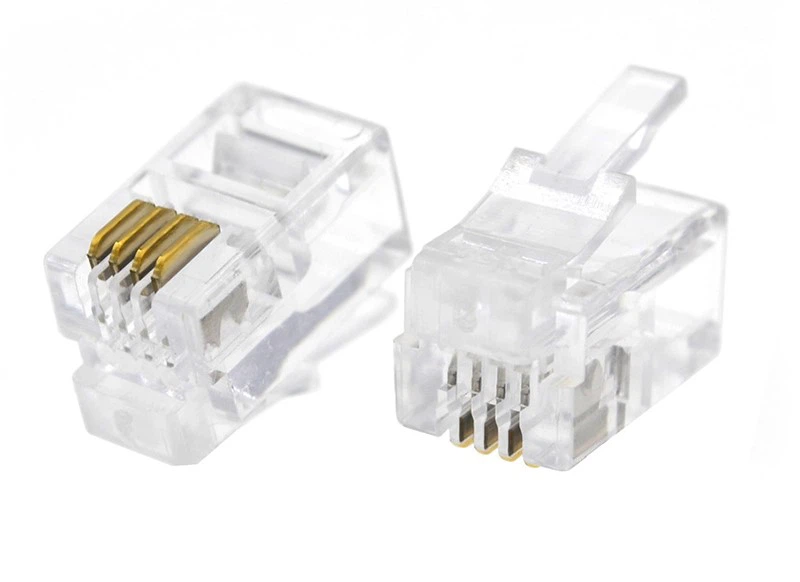

4P4C konektor RJ9
Všechny konektory RJ9/RJ10/RJ22 představují stejný pinový konektor 4P4C. V tomto případě, i když se změní číslo PIN, neznamená to, že se změnila funkce. RJ9 je také známý jako RJ10 a RJ22.

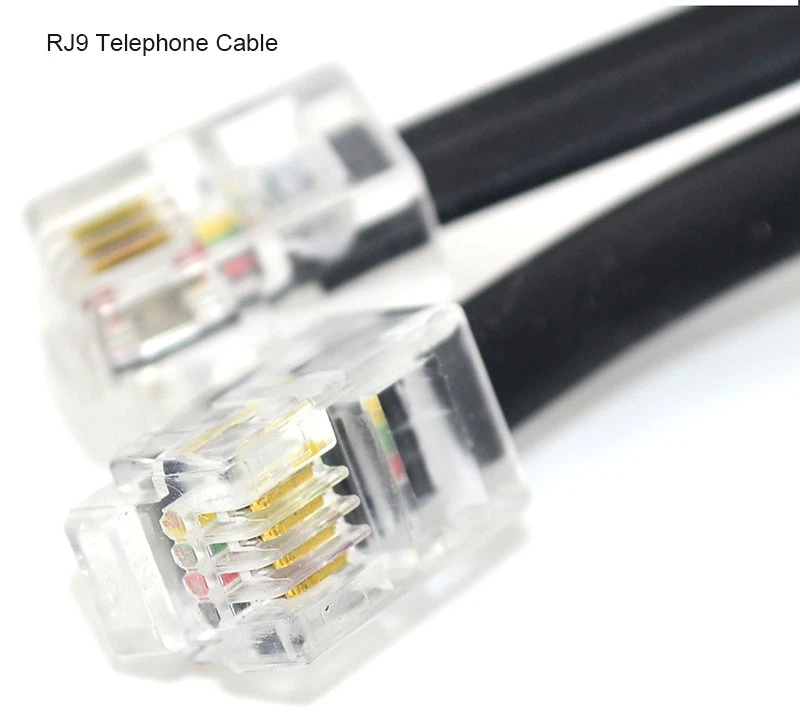

Telefonní kabel 4P4C RJ9 se obvykle používá k připojení náhlavní soupravy telefonu (někdy nazývané sluchátko) k jejímu tělu. Proto se RJ9 nepropojuje s veřejnou sítí a jeho Pin je nejméně (4). Jedná se tedy o nejmenší z registrovaných telefonních konektorů jack.
Piny a barevný kód konektoru RJ9/RJ10/RJ22 jsou uvedeny v tabulce následovně:
|
Pin č. |
Kolík |
Funkce |
Kód barvy |
|
Pin 1 |
TO+ |
Odesílat data 0+ |
Černá |
|
Pin 2 |
R0- |
Příjem dat 01 |
Červené |
|
Pin 3 |
R1+ |
Příjem dat1+ |
Žlutá |
|
Pin 4 |
T1- |
Odesílat data1- |
Zelená |

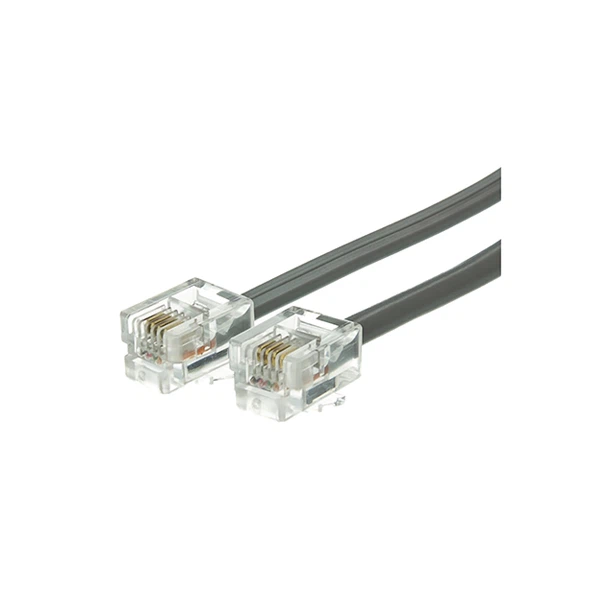

Telefonní konektor RJ11 6P4C
konektor RJ11patří modulárnímu konektoru 6P4C, který je o něco větší než konektor RJ9/RJ10/RJ22. Tyto konektory přenášejí audio a řídicí signály. Připojují telefon k veřejné komutované telefonní síti (PSTN) a také se používají pro asymetrické digitální uživatelské linky (ADSL) a modemové připojení.
4 vodiče se používají jako dva páry vodičů, takžekabel RJ11lze použít jako dvě přípojky pro spojení dvou telefonních linek. Obvykle používejte jeden pár a druhý jako zálohu.
Konektor RJ12 6P6C

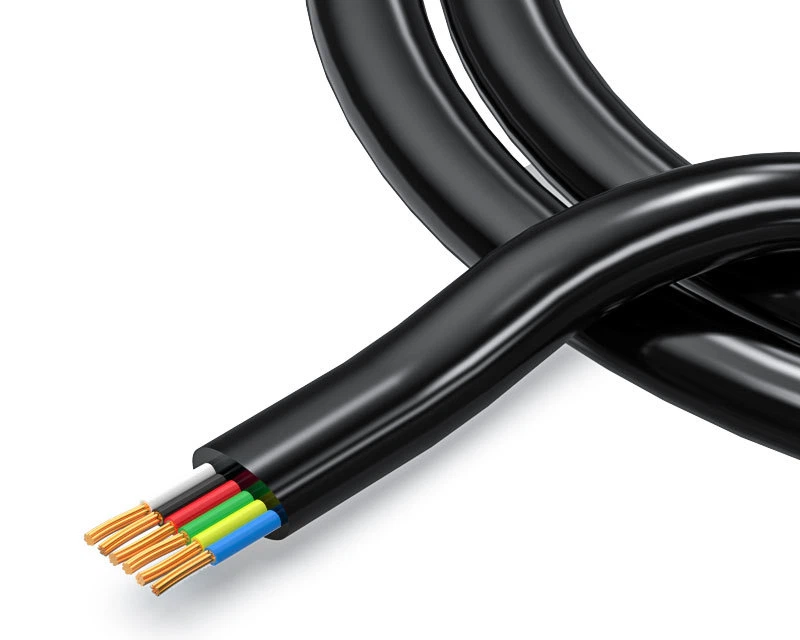

konektor RJ12je telefonní konektor 6P6C, který má 6 pozic a 6 vodičů. Jediný rozdíl mezi RJ12 a RJ11 je tedy v tom, že existují dvě další linky RJ12. Číslice a velikost jsou stejné. RJ12 může použít 3 páry vodičů pro připojení 3krát. Konektor RJ12 6P6C se používá hlavně pro systematické hovory a lze jej použít k nahrazení konektoru RJ11. Ale zase je to nemožné, protože kabel RJ11 může vytvořit pouze dvě připojení a tokabel RJ12může navázat pouze tři spojení.
Uspořádání kolíků telefonního konektoru 6P6C a barevný kód jsou uvedeny v tabulce níže:
|
Pin č. |
Funkce |
RJ11 |
RJ12 |
Kód barvy |
|
1 |
Přenos dat+ |
Ne |
T3 |
Bílá nebo oranžová |
|
2 |
Přenos dat+ |
T2 |
T2 |
Černá |
|
3 |
Příjem dat - |
R1 |
R1 |
Červené |
|
4 |
Přenos dat+ |
T1 |
T1 |
Zelená |
|
5 |
Příjem dat - |
R2 |
R2 |
Žlutá |
|
6 |
Příjem dat - |
Ne |
R3 |
Modrá nebo hnědá |
8P8C RJ45konektor
8P8C konektor RJ45je dobře známý konektor, který je široce používán v ethernetovém a datovém připojení. Říká se jim tedy také ethernetové konektory. Jedná se o konektor 8P8C. Kvůli velkému počtu číslic je konektor RJ45 o něco větší než konektor RJ12. RJ45 propojuje kroucené kabely se standardy CAT6 a CAT5E.
Vedení RJ45 je zobrazeno níže:

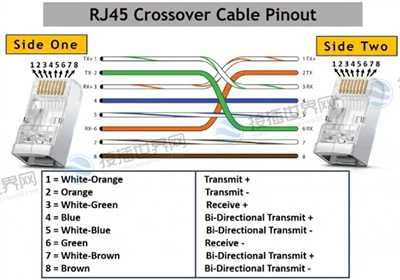

a.RJ45 crossover Cable Pinout
b.RJ45 rovný Patch kabel Pinout
RJ48Konektor
Konektor RJ48 je také konektor 8P8C, který má dobrou podobnost s konektorem RJ45. Ale jsou jiní. Přestože se v síťovém poli používá kabel RJ48, používá se speciálně pro ukončení sítí T1 a ISDN. Ethernetový kabel RJ48 se používá pro další komunikaci než kabel RJ45.
RJ48 se používá pro připojení pomocí STP vodičů, které mají různé varianty, včetně RJ48C, RJ48X a RJ48S. Kombinace pinů RJ48 je 1, 2, 7, 8 nebo 1, 2, 4 a 5.
Zapojení RJ48 je následující:
